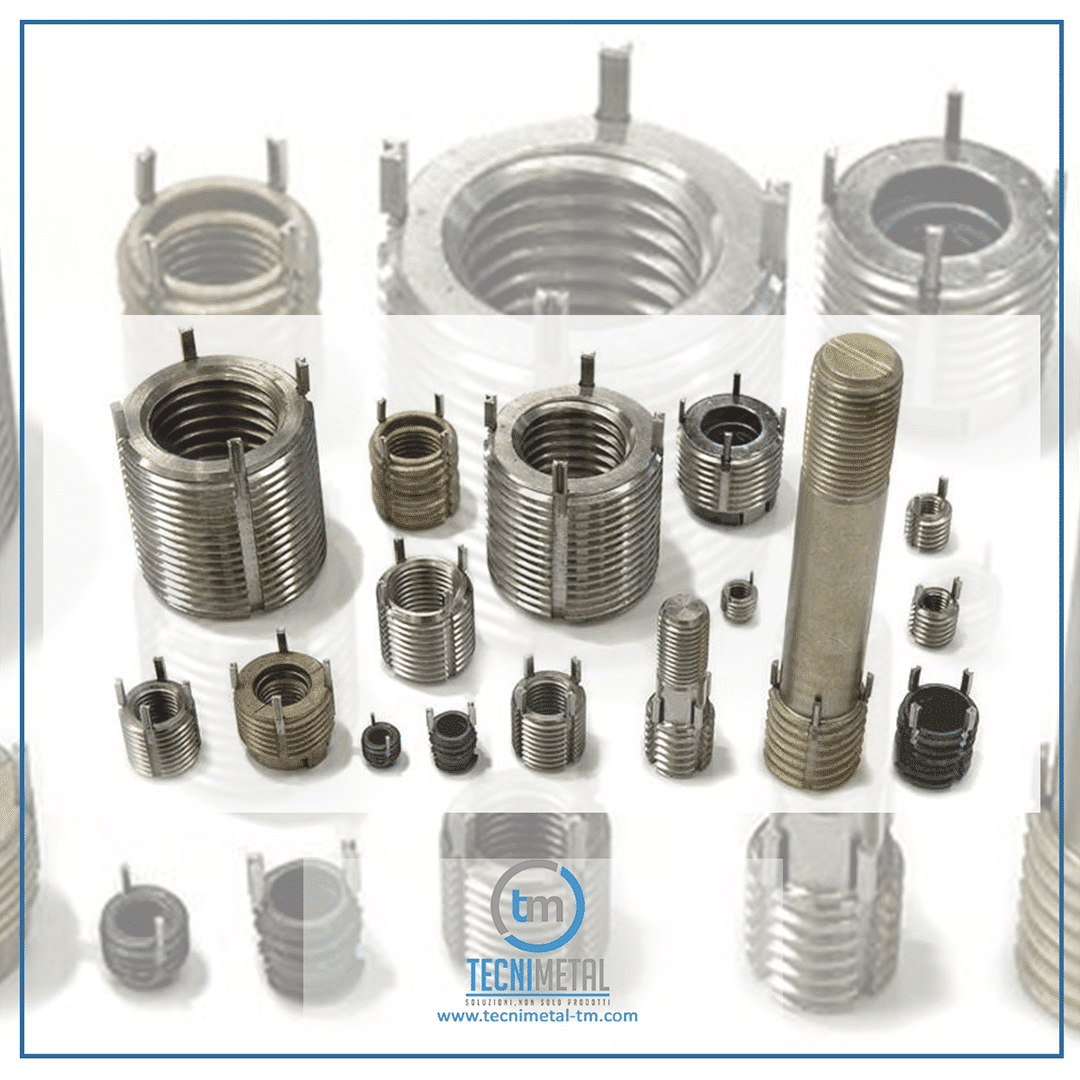

Gewindeeinsätze mit Sicherungsstiften

Hochfeste Gewindeeinsätze aus passiviertem Edelstahl AISI303 / 1.4305. Standardmäßig sind sie mit metrischem Regelgewinde, metrischem Feingewinde, UNC-UNF erhältlich; weitere Materialien und/oder Oberflächenbehandlungen sind auf Anfrage möglich.

Sie sind in der Ausführung Free Running (freilaufend) oder Locking (selbstsichernd) erhältlich. Die selbstsichernde Ausführung verfügt über eine Dry-Lube-Oberflächenbehandlung.

Die Einsätze besitzen 2 oder 4 Sicherungsstifte, die nach dem Einbau mechanisch gegen ein Lösen durch Drehung oder Vibrationen schützen. Sie werden verwendet, um hochfeste Gewinde in unterschiedlichen Materialien – von Leichtmetallen bis hin zu Stählen – zu erzeugen oder beschädigte Gewinde zu reparieren.

Der Einbau ist einfach, da das Aufnahmegewinde ein Standardgewinde ist und keine Spezialgewindebohrer erforderlich sind. Die Einsätze können bei Bedarf auch entfernt und ersetzt werden.

Die Einsätze werden mit bereits vormontierten Sicherungsstiften in den Nuten geliefert. Diese vormontierten Stifte gewährleisten, dass sich der Einsatz beim Eindrehen automatisch auf die richtige Einbautiefe positioniert.

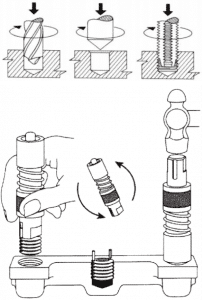

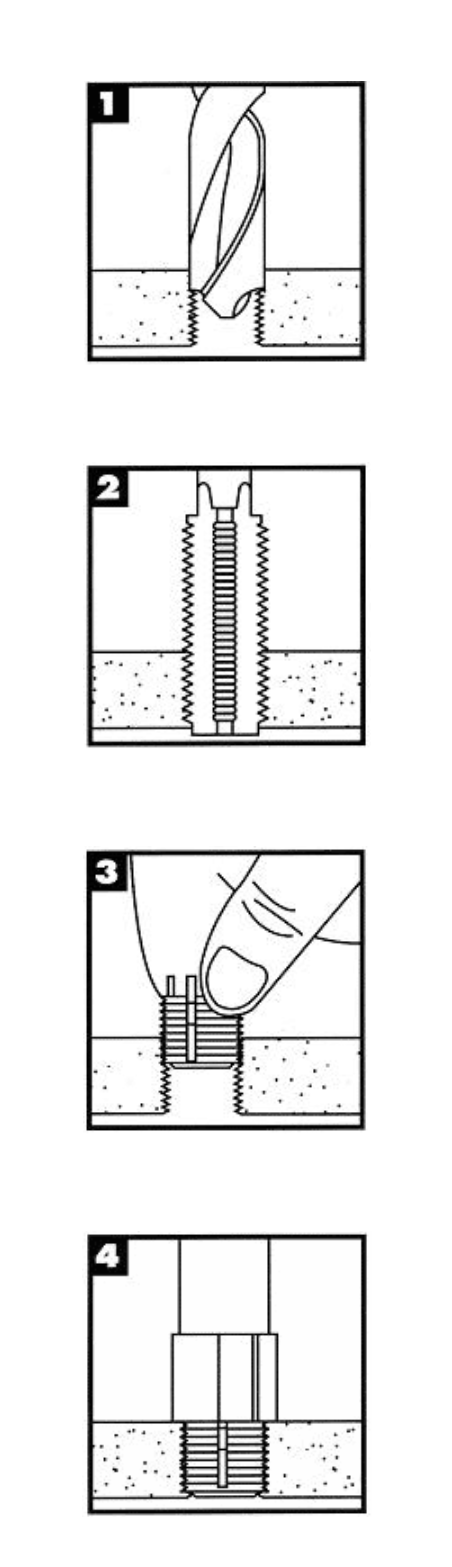

Bohren Sie mit einem Standardbohrer und senken Sie mit einem Standardsenker in einem Winkel von 82°–100° an.

Schneiden Sie das Gewinde mit einem Standard-Gewindebohrer.

Schrauben Sie den Einsatz von Hand oder mit dem entsprechenden Montagewerkzeug ein (der Einsatz stoppt automatisch auf der richtigen Einbautiefe).

Treiben Sie die Sicherungsstifte mit dem Montagewerkzeug und einem Hammer oder einer Presse in das Material ein.

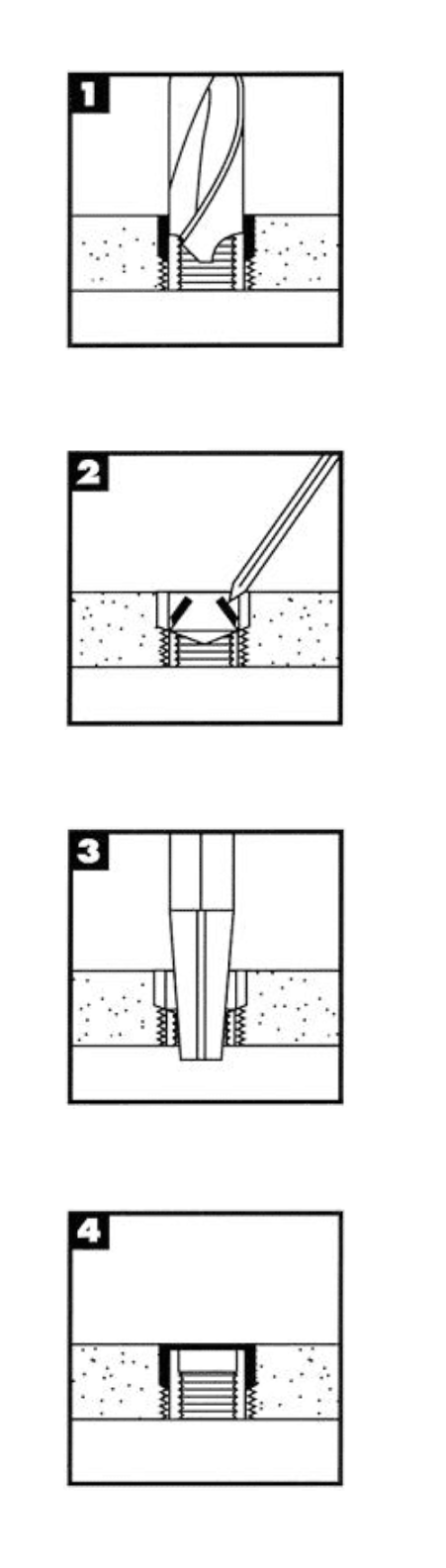

Entfernungsprozess

Bohren Sie mit einem Standardbohrer, um das Material zu entfernen, das die Sicherungsstifte hält (siehe Katalogtabellen für den Bohrdurchmesser).

Biegen Sie die Stifte nach innen und brechen Sie sie ab.

Schrauben Sie den Einsatz mit einem Ausziehwerkzeug heraus

Schrauben Sie einen neuen, identischen Einsatz ein und treiben Sie die Stifte in Übereinstimmung mit den Nuten des vorherigen Einsatzes ein.

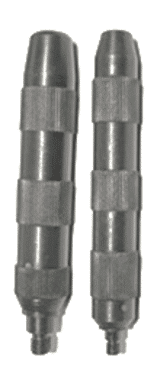

Tool Cod. Insert Cod. Tool Cod. Insert Cod.
KTTW-04 KNCA0440_IN KTHD-0832 KNH0832_IN
KTTW-06 KNC0632_IN KTHD-1024 KNH1024_IN
KTTW-08 KNCA0832_IN KTHD-1032 KNH1032_IN
KTTW-1024 KN1024_IN KTHD-420 KNH420_IN
KTTW-1032 KN1032_IN KTHD-428 KNH428_IN
KTTW-420 KN420_IN KTHD-518 KNH518_IN
KTTW-428 KN428_IN KTHD-524 KNH524_IN
KTTW-518 KN518_IN KTHD-616 KNH616_IN
KTTW-524 KN524_IN KTHD-624 KNH624_IN
KTTW-616 KN616_IN KTHD-714 KNH714_IN
KTTW-624 KN624_IN KTHD-720 KNH720_IN
KTTW-714 KN714_IN KTHD-813 KNH813_IN
KTTW-720 KN720_IN KTHD-820 KNH820_IN
KTTW-813 KN813_IN
KTTW-820 KN820_IN
