Einsatzkodierung

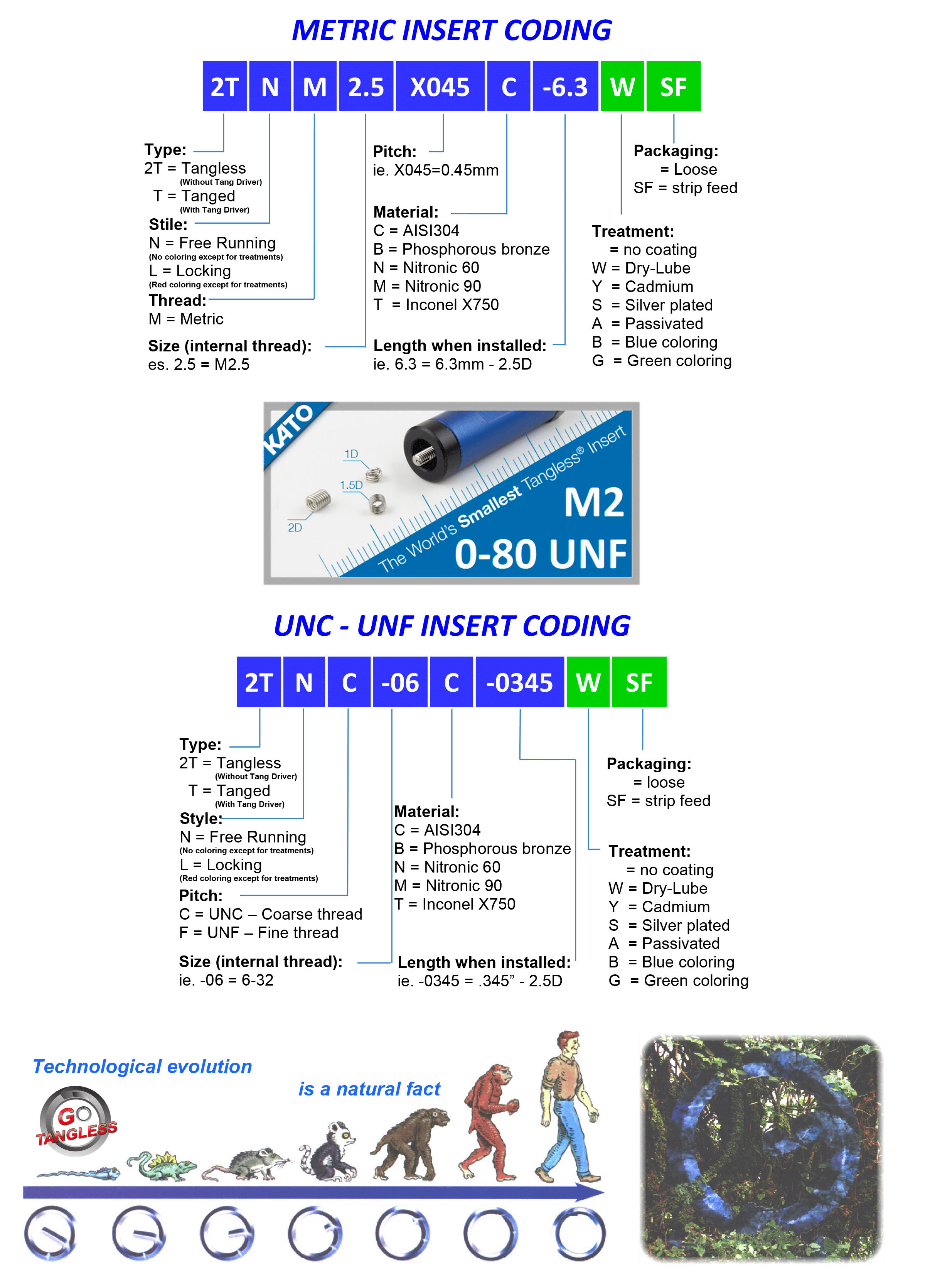

Codierung für metrische Einsätze

Typ:

2T = Tangless (ohne Stegtreiber)

T = Tanged (mit Stegtreiber)

Stil:

N = Free Running (keine Färbung außer bei Behandlungen)

L = Locking (rote Färbung außer bei Behandlungen)

Gewinde:

M = Metrisch

Größe (Innengewinde):

•z. B. 2.5 = M2.5

Steigung:

•z. B. X045 = 0,45 mm

Material:

C = AISI304

B = Phosphorbronze

N = Nitronic 60

M = Nitronic 90

T = Inconel X750

Installationslänge:

•z. B. 6.3 = 6,3 mm – 2.5D

Verpackung:

= Lose

SF = Bandzuführung

Behandlung:

= Keine Beschichtung

W = Trocken-Schmiermittel

Y = Cadmium

S = Versilbert

A = Passiviert

B = Blaue Färbung

G = Grüne Färbung

Codierung für UNC – UNF Einsätze

Typ:

2T = Tangless (ohne Stegtreiber)

T = Tanged (mit Stegtreiber)

Stil:

N = Free Running (keine Färbung außer bei Behandlungen)

L = Locking (rote Färbung außer bei Behandlungen)

Steigung:

C = UNC – Grobgewinde

F = UNF – Feingewinde

Größe (Innengewinde):

•z. B. -06 = 6-32

Material:

C = AISI304

B = Phosphorbronze

N = Nitronic 60

M = Nitronic 90

T = Inconel X750

Installationslänge:

•z. B. -0345 = .345” – 2.5D

Verpackung:

= Lose

SF = Bandzuführung

Behandlung:

= Keine Beschichtung

W = Trocken-Schmiermittel

Y = Cadmium

S = Versilbert

A = Passiviert

B = Blaue Färbung

G = Grüne Färbung
