SELBSTSICHERNDE EINSÄTZE
KATO Advanex
Tangless-Einsätze sind in den Versionen Standard (FR – Free Running) und selbstsichernd (SL – Screw Locking) erhältlich.
Die selbstsichernde Version erzeugt ein Bremsmoment am Schraubengewinde und verhindert so ein Lösen durch Vibrationen oder Stöße. Selbstsichernde Gewindeeinsätze machen zusätzliche sperrige Sicherungssysteme überflüssig. Sie eignen sich hervorragend für Anwendungen, bei denen Justierschrauben erforderlich sind, da sie ein Verrutschen der Schraube verhindern.
Wie funktionieren selbstsichernde Gewindeeinsätze?
Ein häufiger Irrglaube bei selbstsichernden Gewindeeinsätzen ist, dass der Einsatz sich selbst an seinem Sitz verankert. Sowohl die Free- als auch die Locking-Versionen verankern sich durch Kompression im Einbausitz. Die Locking-Version erzeugt zusätzlich ein Bremsmoment an der Schraube.

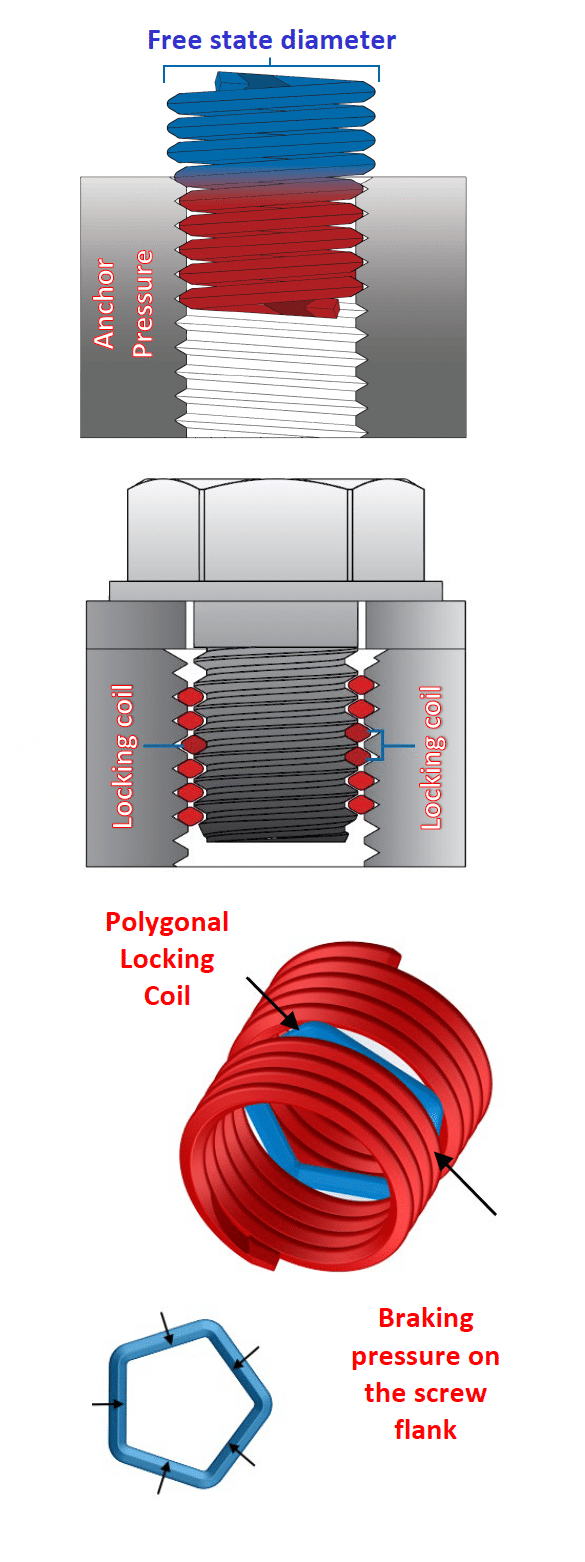

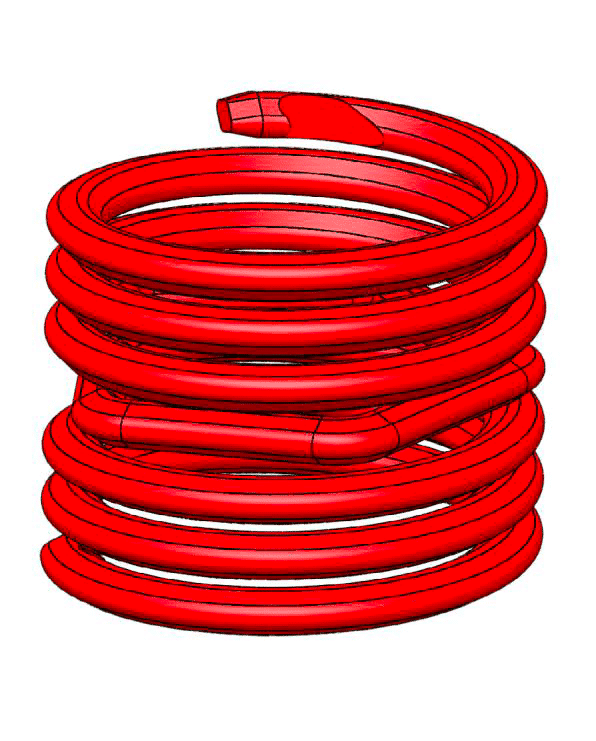

Selbstsichernde Gewindeeinsätze verfügen über eine oder mehrere polygonale Windungen, die sich beim Durchgang des Schraubengewindes biegen und Druck auf die Flanken des Gewindes ausüben, wodurch die Kontaktfläche maximiert wird.
Position der selbstsichernden polygonalen Windungen
•Für Längen 1d, 1.5d und 2d liegt die Mitte der selbstsichernden Windung(en) bei ½ der Anzahl der Standardwindungen.
•Für Längen 2.5d und 3d:
•Bei Einsätzen mit Stegtreiber befindet sich die Sicherungswindung in derselben Entfernung zum Steg wie bei 2d-Einsätzen.
•Bei Tangless-Einsätzen ohne Stegtreiber entspricht die Position ½ der Anzahl der Standardwindungen.
Bremsmoment

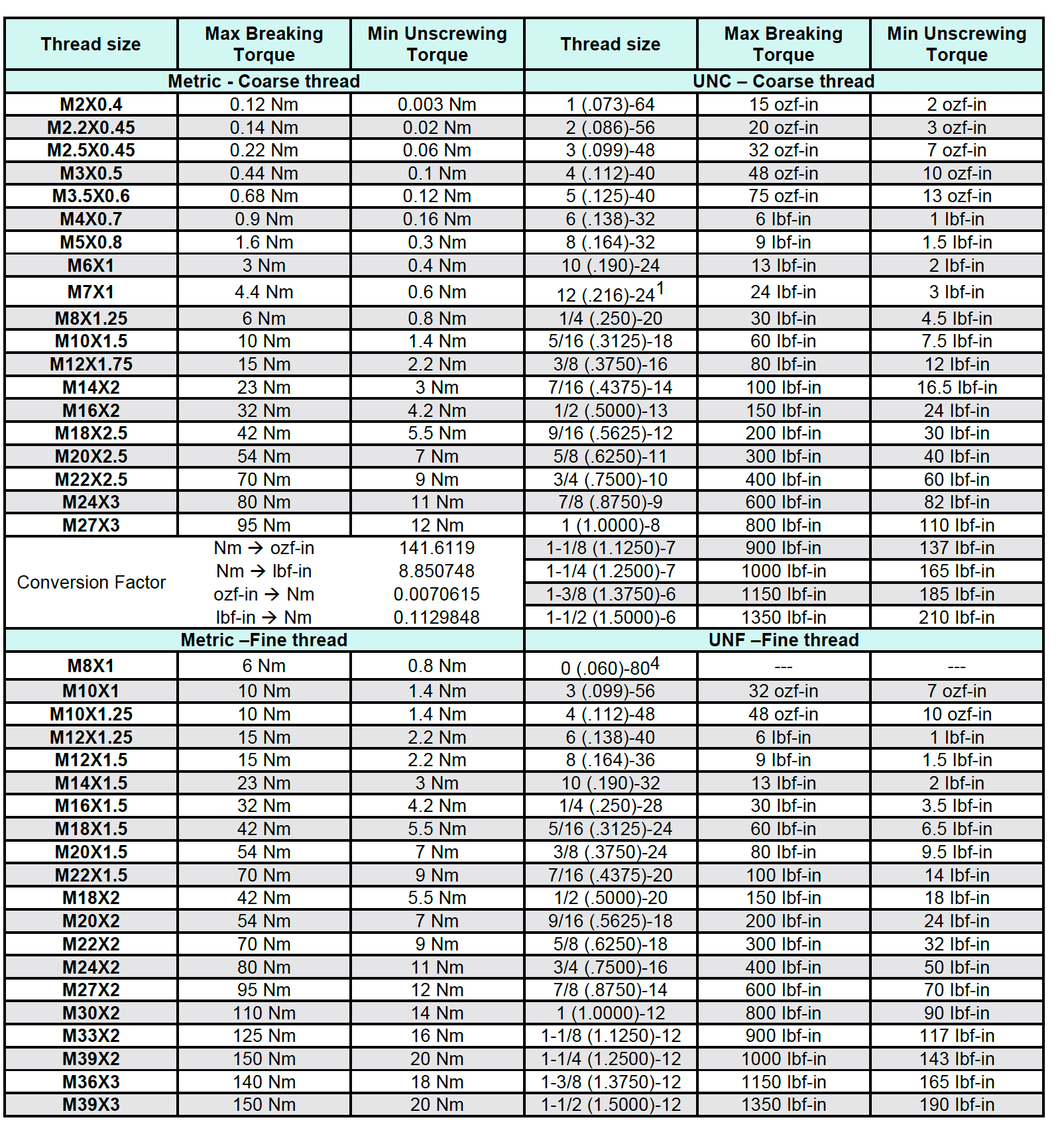

KATO Advanex selbstsichernde Einsätze haben Bremsmomente gemäß NASM8846 (UNC-UNF Größen) und MA1565 (metrische Größen), die die Einhaltung spezifischer Bremswerte erfordern.
•NASM8846: Das Gewindegehäuse muss aus Aluminium 2024-T4 mit Gewinden der Klasse 3B gemäß NASM33537 bestehen.
•MA1565: Das Gewindegehäuse muss aus Aluminium 2024-T4 mit Gewinden der Klasse 4H gemäß MA1567 bestehen.
•Die verwendeten Schrauben sind aus 36-42 Hrc-Stahl und mit Kadmium beschichtet.
Für maximale Leistung in Bezug auf das Bremsmoment wird empfohlen, H4– oder 3B-Gewindebohrer zu verwenden und die Gewinde mit einer Gut-/Ausschusslehre zu prüfen.
Kennzeichnung durch Farbgebung
Selbstsichernde Gewindeeinsätze sind gemäß internationalen Standards rot gefärbt. Die Färbung erfolgt mit Farbstoffen, die die Toleranzen nicht beeinflussen und leicht durch Waschen mit Lösungsmitteln oder Alkohol entfernt werden können.

SELBSTSICHERNDE GEWINDE BREMSMOMENT
