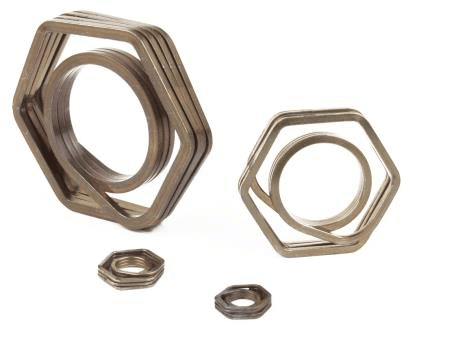

LOCKONE
REVOLUTIONÄRES VERRIEGELUNGSSYSTEM
NAS3351-KONFORM
ENTSPRICHT NAS3351

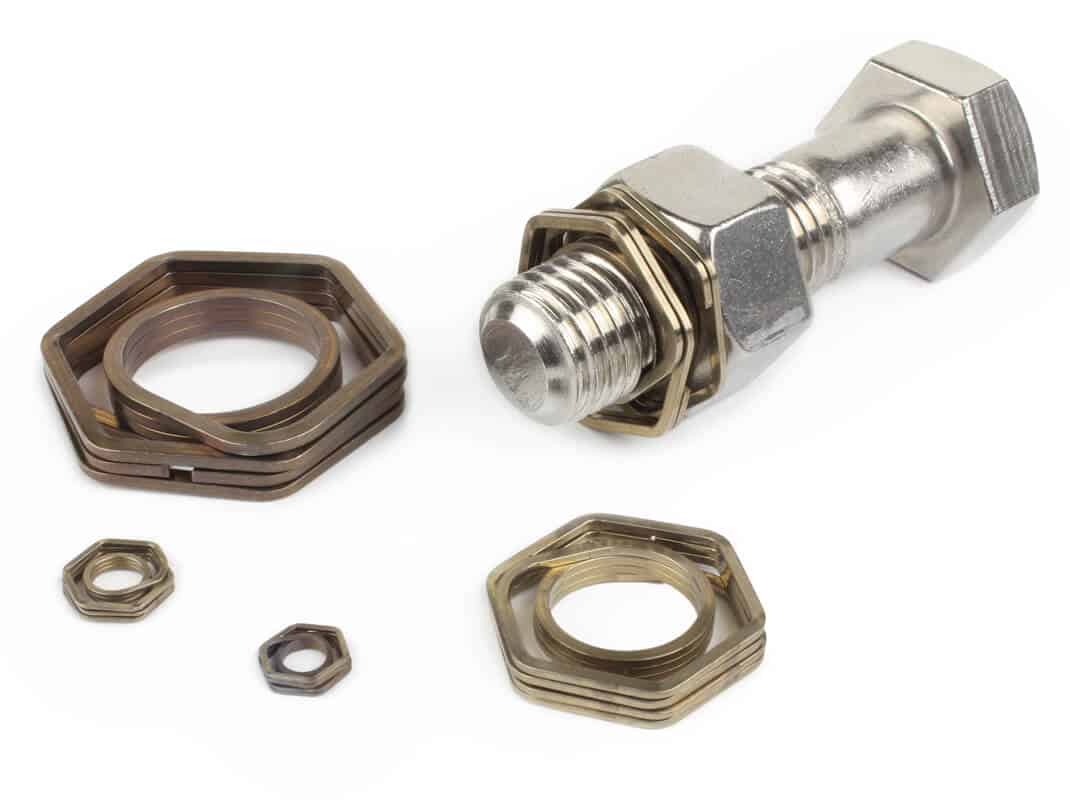

Verhindert das Lösen von Standardmuttern oder -schrauben durch starke Vibrationen. Sobald LockOne gegen die Mutter angezogen wird, verhindert es das Lösen. Kann mit Standardwerkzeugen montiert werden.
Einfach zu entfernen – Wiederverwendbar – Korrosionsbeständig
Ersetzt: Splinte, Bremsseile, Klebstoffverbindungen, Kontermuttern, Sicherungsmuttern, Kronenmuttern, Zahnscheiben oder Unterlegscheiben sowie andere Arten von Sicherungselementen.
Ideal für eine Vielzahl von Anwendungen in Industrie, Bahnverkehr, Transport, Bauwesen, Luft- und Raumfahrt, Energie usw.

EFFIZIENT

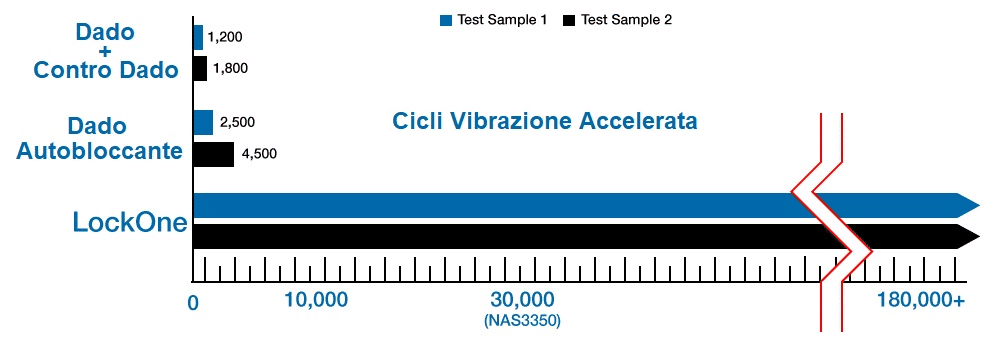

Die LockOne-Befestigungselemente wurden einem beschleunigten Vibrationstest mit 30.000 Zyklen gemäß NAS3350-Vorschriften (National Aerospace Specification für Schwingungsprüfungen mit Stoßbelastung) unterzogen. Nach 180.000 Zyklen blieb die Verbindung, auf die LockOne angewendet wurde, sicher befestigt. LockOne kann problemlos an bereits verwendeten Komponenten angebracht werden. Es ist wiederverwendbar und verschleißt nicht bei jedem Lösevorgang.


DESIGN UND INSTALLATION
Das Design für die Verwendung von LockOne könnte nicht einfacher sein: Es muss lediglich eine zusätzliche Länge von drei Gewindegängen an der Schraube berücksichtigt werden. Durch seine kompakte Bauweise ist es ideal für Projekte mit Gewichtsbegrenzungen und Wartungsprogrammen geeignet.
Bei Verwendung von Befestigungselementen mit einer abbaubaren Sicherungsfunktion, wie z. B. einem Klebstoff oder einem in die Mutter eingebetteten Nylonelement, ist ein Austausch während der Wartung erforderlich, da diese Systeme entweder nur einmal verwendet werden können oder ihre Sicherungsfunktion nach der ersten Verwendung abbauen.

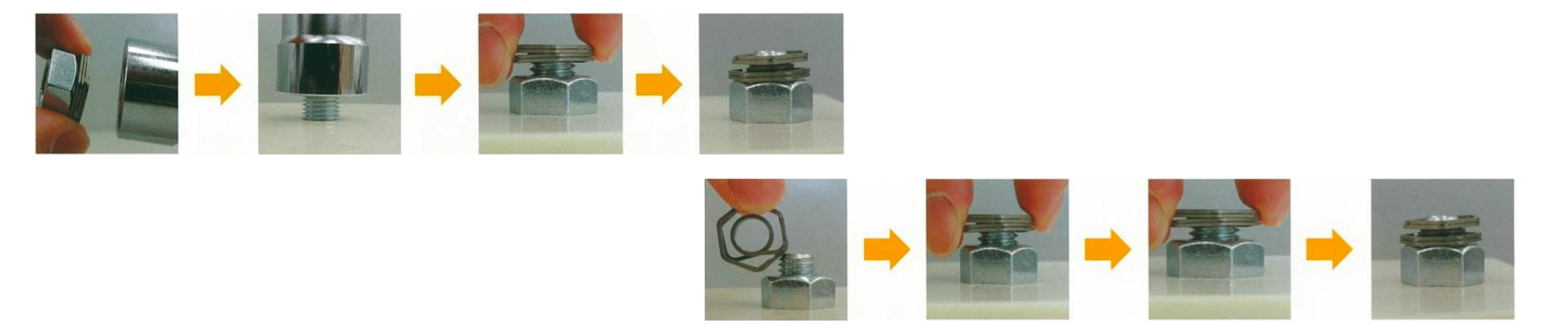

Mit LockOne hingegen verschlechtert sich die Sicherungsfunktion nicht und es kann entfernt und wiederverwendet werden. LockOne ist schnell und einfach zu installieren – kein Klebstoffauftrag erforderlich; ein Standard-12-Kant-Steckschlüssel genügt, um LockOne und die Mutter gleichzeitig zu montieren.

UMWELTFREUNDLICH
LockOne ist für anspruchsvolle Umgebungen konzipiert, ohne den Einsatz von gefährlichen chemischen Beschichtungen. Hergestellt aus Edelstahl AISI 304 WPB, ist LockOne von Natur aus korrosionsbeständig.
Code | Thread | S mm | H mm | W mm | T mm | Weight gr |
KLOC-M4 | M4x0.7 | 7 | 1.4 | 0.50 | 0.35 | 0.24gr |
KLOC -M5 | M5x0.8 | 8 | 1.6 | 0.60 | 0.40 | 0.24gr |
KLOC -M6 | M6x1 | 10 | 2.0 | 0.70 | 0.50 | 0.45gr |
KLOC -M8 | M8x1.25 | 13 | 2.5 | 0.88 | 0.63 | 0.95gr |
KLOC -M10 | M10x1.5 | 17 | 3.0 | 1.05 | 0.75 | 1.79gr |
KLOC -M12 | M12x1.75 | 19 | 3.5 | 1.23 | 0.88 | 2.83gr |
KLOC -M16 | M16x2 | 24 | 4.0 | 1.40 | 1.00 | 4.78gr |
KLOC -M20 | M20x2.5 | 30 | 5.0 | 1.75 | 1.25 | 9.39gr |
KLOC -M22 | M22x2.5 | 32 | 5.0 | 1.75 | 1.25 | 10.12gr |
KLOC -M24 | M24x3 | 36 | 6.0 | 2.10 | 1.50 | 16.21gr |
KLOC -C4 | UNC 1⁄4-20 | 0.48” | 0.11” | 0.03” | 0.03” | 0.80gr |
KLOC -C5 | UNC 5/16-18 | 0.50” | 0.11” | 0.03” | 0.03” | 0.80gr |
KLOC -C6 | UNC 3/8-16 | 0.55” | 0.13” | 0.04” | 0.03” | 1.30gr |
KLOC -C7 | UNC 7/16-14 | 0.71” | 0.14” | 0.05” | 0.03” | 2.31gr |
KLOC -C8 | UNC 1⁄2-13 | 0.75” | 0.16” | 0.05” | 0.04” | 3.00gr |
KLOC -C10 | UNC 5/8-11 | 0.93” | 0.18” | 0.06” | 0.04” | 4.48gr |
KLOC -C12 | UNC 3⁄4-10 | 1.12” | 0.22” | 0.07” | 0.05” | 9.40gr |
KLOC -C14 | UNC 7/8-9 | 1.30” | 0.22” | 0.07” | 0.05” | 10.10gr |
KLOC -C16 | UNC 1-8 | 1.49” | 0.28” | 0.08” | 0.06” | 16.25gr |
*M4 upon request **UNC sizes upon request

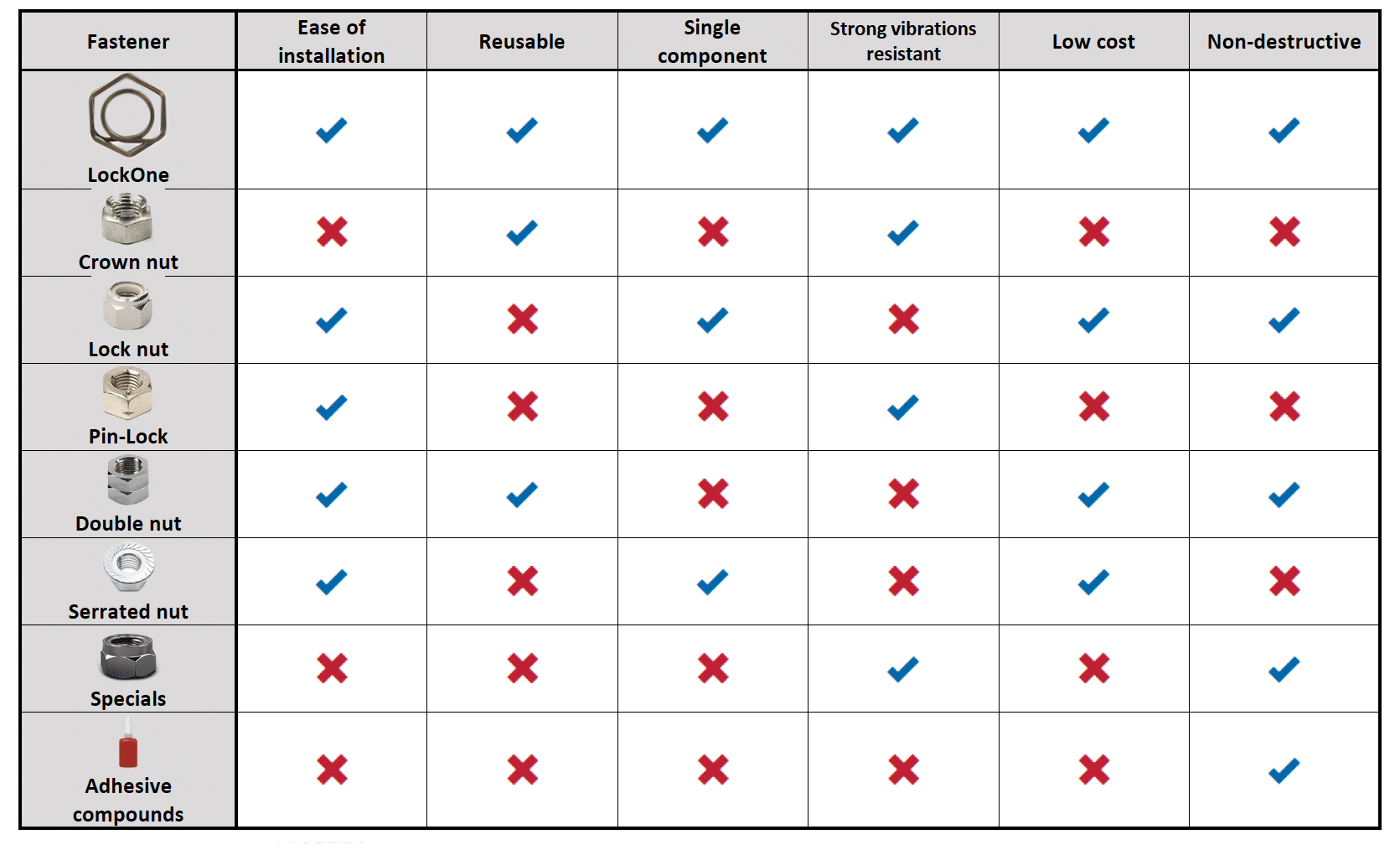

COMPARISON

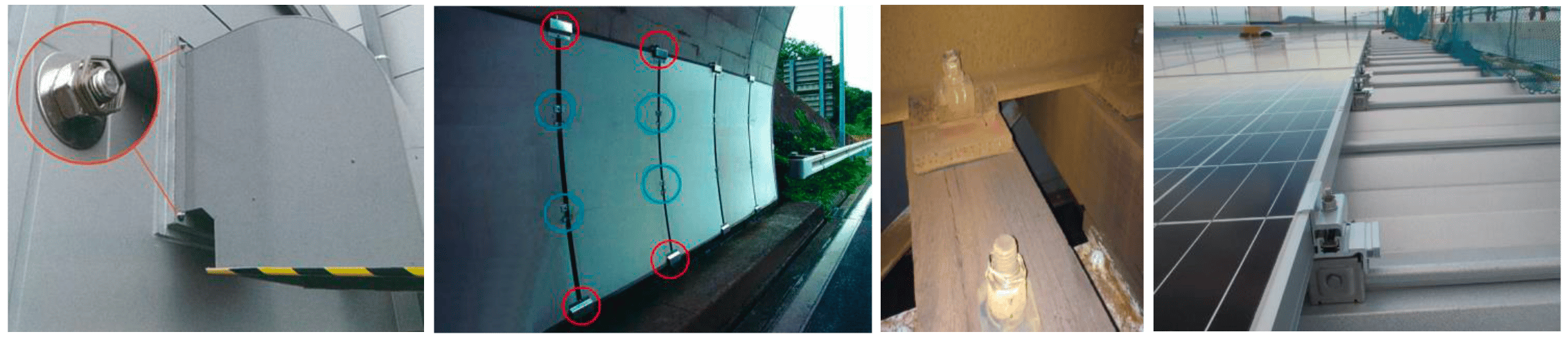

BEREICHE UND ANWENDUNGEN
LockOne kann in einer Vielzahl von Anwendungen eingesetzt werden und hat sich durch hohe Leistung bewährt.

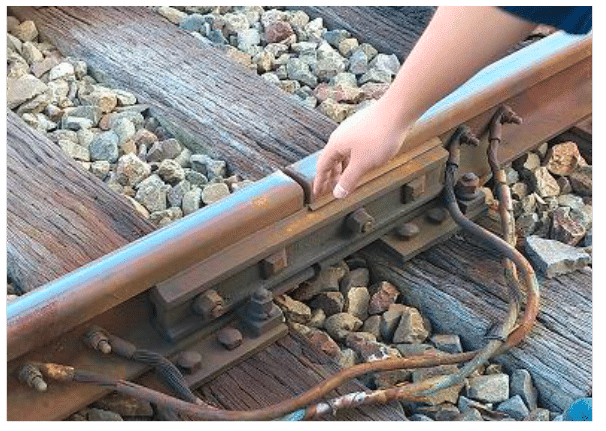

Eisenbahnsektor: Weichenbefestigungen, Gleisverbindungen (LockOne wird derzeit vom Japanischen Forschungsinstitut für Bahntechnologie verglichen).
Bauwesen.
Energie: Stützen für Solarpanels.
Straßen: Brücken- und Tunnelverbindungen, Installation von Glasfaserkabeln (LockOne ist vom Japanischen NEXCO – Nippon Expressway Research Institute genehmigt und zugelassen).
LockOne ist von vielen Organisationen genehmigt und wird verwendet, darunter die Tokyo Metro, Toyoda und die Japanischen Eisenbahnen.
