Suretorq Hinges
KATO Advanex Hinges Suretorq

Die KATO Suretorq-Scharniere wurden entwickelt, um leichte Lösungen für Geräte zu bieten, die eine Positionskontrolle erfordern. Sie werden mit einem hochwertigen Edelstahlgehäuse gefertigt.
Die Suretorq-Scharnierreihe hält einen spezifischen Winkel innerhalb der Konstruktionsparameter bei und weist einen sehr geringen Drehmomentverlust im Vergleich zu den Anfangswerten auf, selbst bei Nutzung in beide Richtungen. Nach 50.000 Zyklen zeigen Suretorq-Scharniere einen Leistungsabfall von weniger als 10%.
Suretorq-Scharniere sind in Standardgrößen erhältlich, um den Anforderungen gängiger Anwendungen gerecht zu werden. Entwurfs-, Haltbarkeits- und Produktvalidierungstests wurden durchgeführt. Mit den KATO Suretorq-Scharniere können Konstruktions- und Produktionszeiten erheblich verkürzt werden.
Suretorq-Scharniere eignen sich für eine Vielzahl von Anwendungen, darunter Notebook-PCs, Digitalkameras, medizinische Geräte und Dentalinstrumente.
KATO Suretorq-Scharniere sind in zwei Ausführungen erhältlich:

ST010 – ST040
(Linke oder rechte Montage)

ST060 – ST080
(Linke, rechte oder bidirektionale Montage)
Eigenschaften und Vorteile
• Konstantes Drehmoment – Ausgelegt für 50.000 Zyklen oder mehr ohne Ausfälle!
• Hochfeste Scharniere – Praktisch kein Verschleiß.
• Leicht und kompakt, maximiert Platz- und Gewichtseinsparungen.
• ST060 & ST080 ermöglichen eine bidirektionale Montage.
• Kleiner Durchmesser für dünnere Produkte.
• Verfügbar mit symmetrischem und asymmetrischem Drehmoment.
Eine Standardreihe ist verfügbar, jedoch sind auch kundenspezifische Wellenkonfigurationen möglich. Bitte wenden Sie sich für weitere Informationen an den technischen Support. Beispiel für einen standardmäßigen Suretorq-Teilecode:
ST 080 B 0
1 2 3 4
______________________________________________
1 | 2 | 3 | 4 |
Type | Torque value (kgf-mm) |
Style | Assembly |
ST – Suretorq | 10 | A – Left OR right assembly | 0 – Left hand |
15 | B – Bi-Directional | 1 – Right hand | |
25 | |||
30 | |||
40 | |||
60 | |||
80 |
Eine Standardreihe ist verfügbar, jedoch sind auch kundenspezifische Wellenkonfigurationen erhältlich.
Kontaktieren Sie den technischen Support für weitere Informationen. Beispiel eines standardmäßigen Suretorq-Teilecodes:
ST 080 B 0
1 2 3 4
______________________________________________
1 | 2 | 3 | 4 |
Type | Torque value (kgf-mm) |
Style | Assembly |
ST – Suretorq | 10 | A – Left OR right assembly | 0 – Left hand |
15 | B – Bi-Directional | 1 – Right hand | |
25 | |||
30 | |||
40 | |||
60 | |||
80 |
Montaggio Sinistro | Right assembly | Bi-Directional |
ST010A0 | ST010A1 | — |
ST015A0 | ST015A1 | — |
ST025A0 | ST025A1 | — |
ST030A0 | ST030A1 | — |
ST040A0 | ST040A1 | — |
ST060A0 | ST060A1 | ST060B0 |
ST080A0 | ST080A1 | ST080B0 |
Spezifikationen
Alle Maße für metrische Modelle sind in mm angegeben.

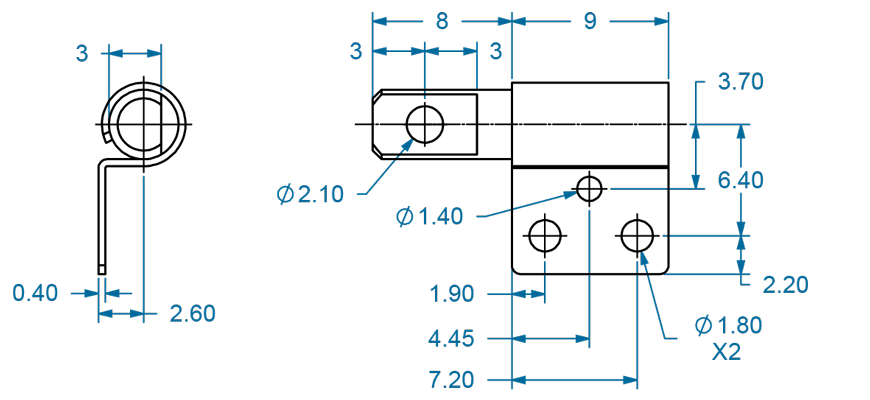

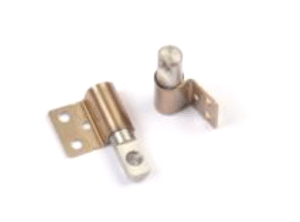

ST010A0 (Rechte Montage)
ST010A1 (Linke Montage)
Drehmoment: 10 kgf-mm | 0,87 lbf-in

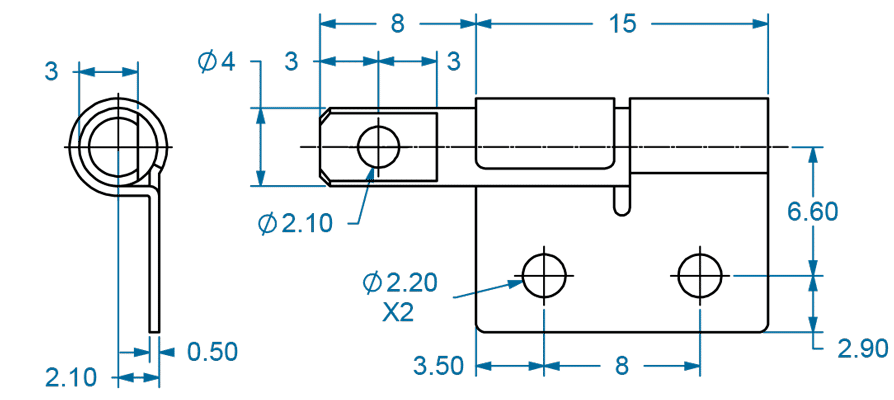

ST015A0ST015A0 (Rechte Montage)
ST015A1 (Linke Montage)
Drehmoment: 15 kgf-mm | 1,30 lbf-in

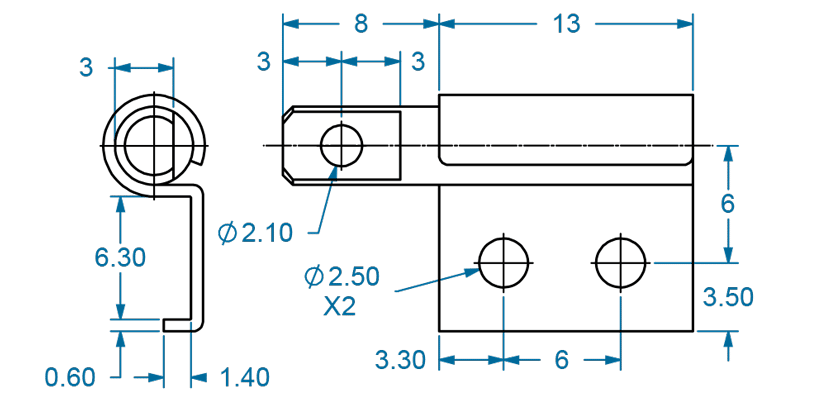

ST025A0ST025A0 (Rechte Montage)
ST025A1 (Linke Montage)
Drehmoment: 25 kgf-mm | 2,17 lbf-in

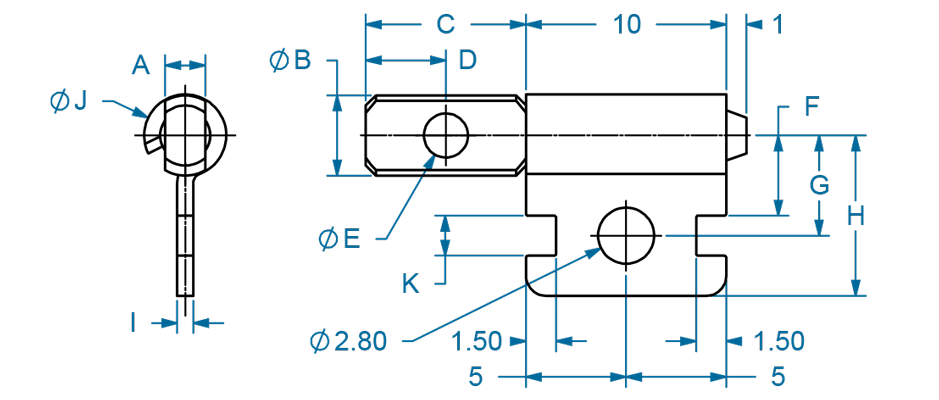

ST030A0 – ST040A0
ST030A0 – ST040A0
• ST030 Drehmoment: 30 kgf-mm | 2,60 lbf-in
• ST040 Drehmoment: 40 kgf-mm | 3,47 lbf-in

Code | Shaft | Support | Assembly direction | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | I | J | K | ||
ST030A0 ST030A1 |
2 | 4 | 8 | 4 | 2.2 | 4 | 5 | 8 | 0.8 | 4.1 | 2 | Left Right |
ST040A0 ST040A1 |
3 | 4 | 10 | 5 | 2.8 | 5 | 6.5 | 10 | 1 | 5 | 3 | Left Right |
ST060A0 – ST080A0
Torque ST060A0: 60 kgf-mm | 5.21 lbf-in
Torque ST080A0: 80 kgf-mm | 6.94 lbf-in

Code | Shaft | Support | Assembly direction | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | I | J | K | L | ||
ST060A0 ST060A1 ST060B0 |
2.5 | 4 | 13 | 4 | 5 | 2.2 | 4 | 5 | 8 | 0.8 | 4.1 | 2 | Left Right Bi-Directional |
ST080A0 ST080A1 ST080B0 |
3 | 5 | 19 | 5 | 9 | 2.8 | 5 | 6.5 | 10 | 1 | 5 | 3 | Left Right Bi-Directional |

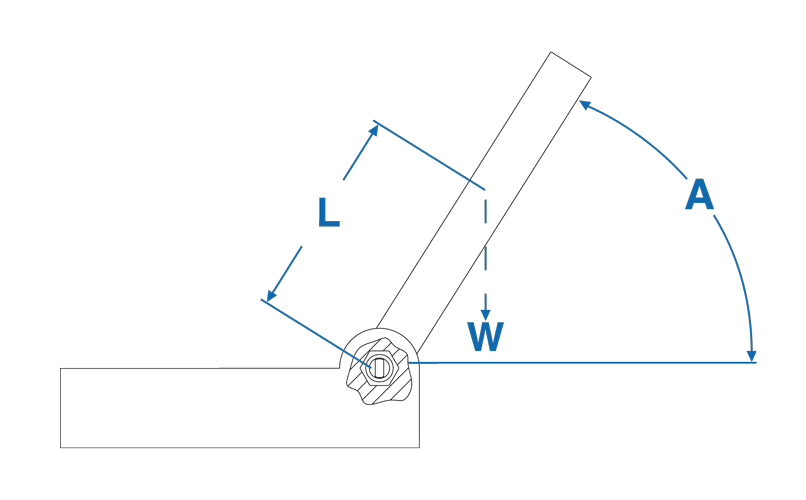

Berechnung der Drehmomentanforderungen

Verwendung der folgenden Formel:
T = W x L x Cos(A)
Dabei gilt:
• A – Winkel
• L – Abstand vom Schwerpunkt
• T – Drehmoment
• W – Gewicht des zu stützenden Objekts
Beispiel 1:
• W = 2 lbs, L = 4 Zoll, Winkel = 0°
T = (2) \times (4) \times \cos(0°)
T = 8 \, \text{lbf-in}
Beispiel 2:
• W = 0,9 kg, L = 101,6 mm, Winkel = 0°
T = (0,9) \times (101,6) \times \cos(0°)
T = 92,16 \, \text{kgf-mm}
Hinweise:
1. Um von lbf-in in kgf-mm umzurechnen, multiplizieren Sie mit 11,5212.
2. Um von kgf-mm in lbf-in umzurechnen, multiplizieren Sie mit 0,0868.
3. Wenn zwei Scharniere verwendet werden:
• 8 lbf-in / 2 = 4 lbf-in pro Scharnier
• 92,16 kgf-mm / 2 = 46,08 kgf-mm pro Scharnier

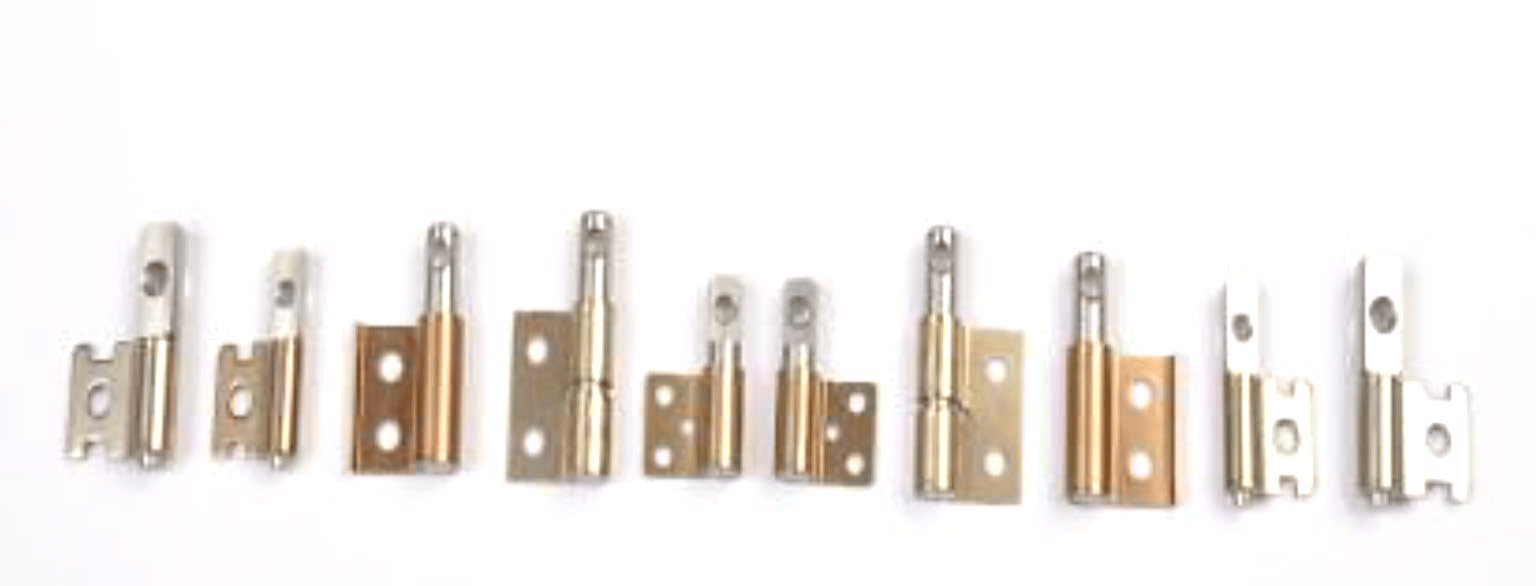

Serie von ST010 bis ST040

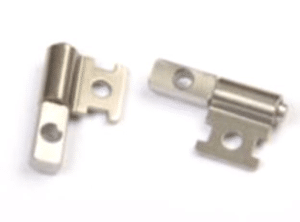

Serie von ST040A0 – ST040A1

Serie von ST010A0 – ST010A1

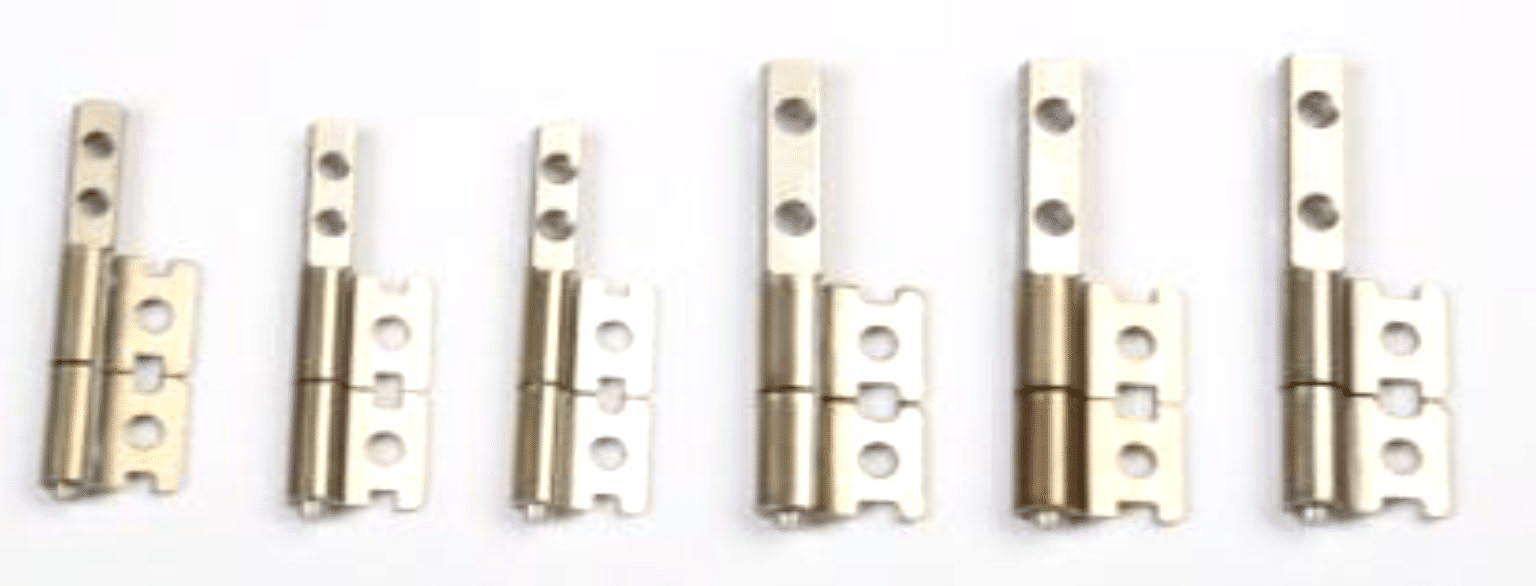

Serie von ST060 to ST080

Serie von ST060A0

Serie von ST080B0
